对称条形图制作示范

---

1. 概述

对称条形图用于对比两个相互关联或对立的指标，图表以中轴线为中心，两个指标分别向左右（上下）延伸，方便直观比较差异。

常用场景：

• 门店经营分析：对比各门店的 [收入] 与 [退款]，识别高风险门店。
• 库存进销对比：对比各仓库的 [入库量] 与 [出库量]，监控周转情况。

2. 案例实现：销售门店“收入与退款”对比分析

我们以 [零售管理] 应用为例，目标是：对比各门店在本季度的营业收入与退款金额。

前提条件：检查您的数据结构

对称条形图需要两个独立的数值指标进行对比，请根据您的表结构确认配置方式：

• 结构 A：双字段设计（推荐）

  如果您的表中已存在两个字段（如：营业收入、退款金额），可直接进行图表配置。本案例采用此结构。

• 结构 B：单字段+类型设计

  如果您的收入和退款都在同一个 金额 字段，仅靠 订单类型 区分，则无法直接生成对称图。

  建议方案：在工作表中使用 [公式字段] 提前拆分出退款金额（如：IF(类型='退款', 金额, 0)），或在统计表中使用 [汇总字段] 预先统计出两个指标。

第一步：数据筛选

在配置任何图形之前，必须先明确数据的“边界”。

• 操作：在【数据源】中选择全部记录，添加【筛选条件】：设置 销售时间 为 [本季度]。

• 核心点：先筛选可以确保后续所有计算仅针对当前季度，避免历史数据干扰。

第二步：确定分析维度

选择“对称条形图”后，就可以开始搭建图表的横轴和纵轴。

1. 设置维度：在【维度】中选择 门店。

2. 设置指标（数值）：

   • **方向1(数值)：选择 销售金额，计算方式选 [求和]。
   • **方向2(数值)：点击添加，选择 退款金额，计算方式选 [求和]。

   此时，中轴线两侧将按门店名称纵向排开。



第三步：特色功能配置

利用对称条形图的专属功能，提升报表的专业度：

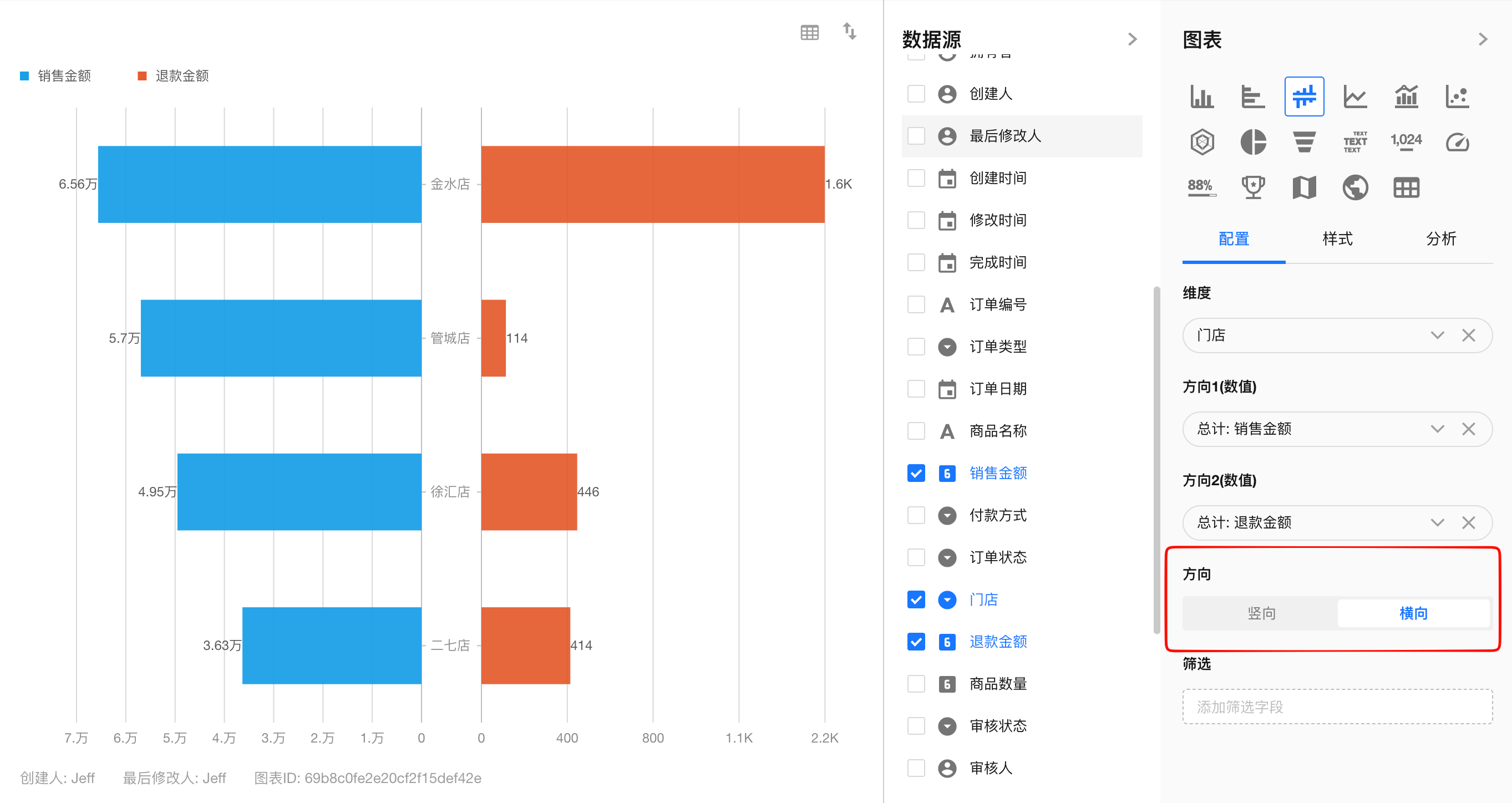

1. 切换展现方向：在配置页下方找到 [方向] 选项。

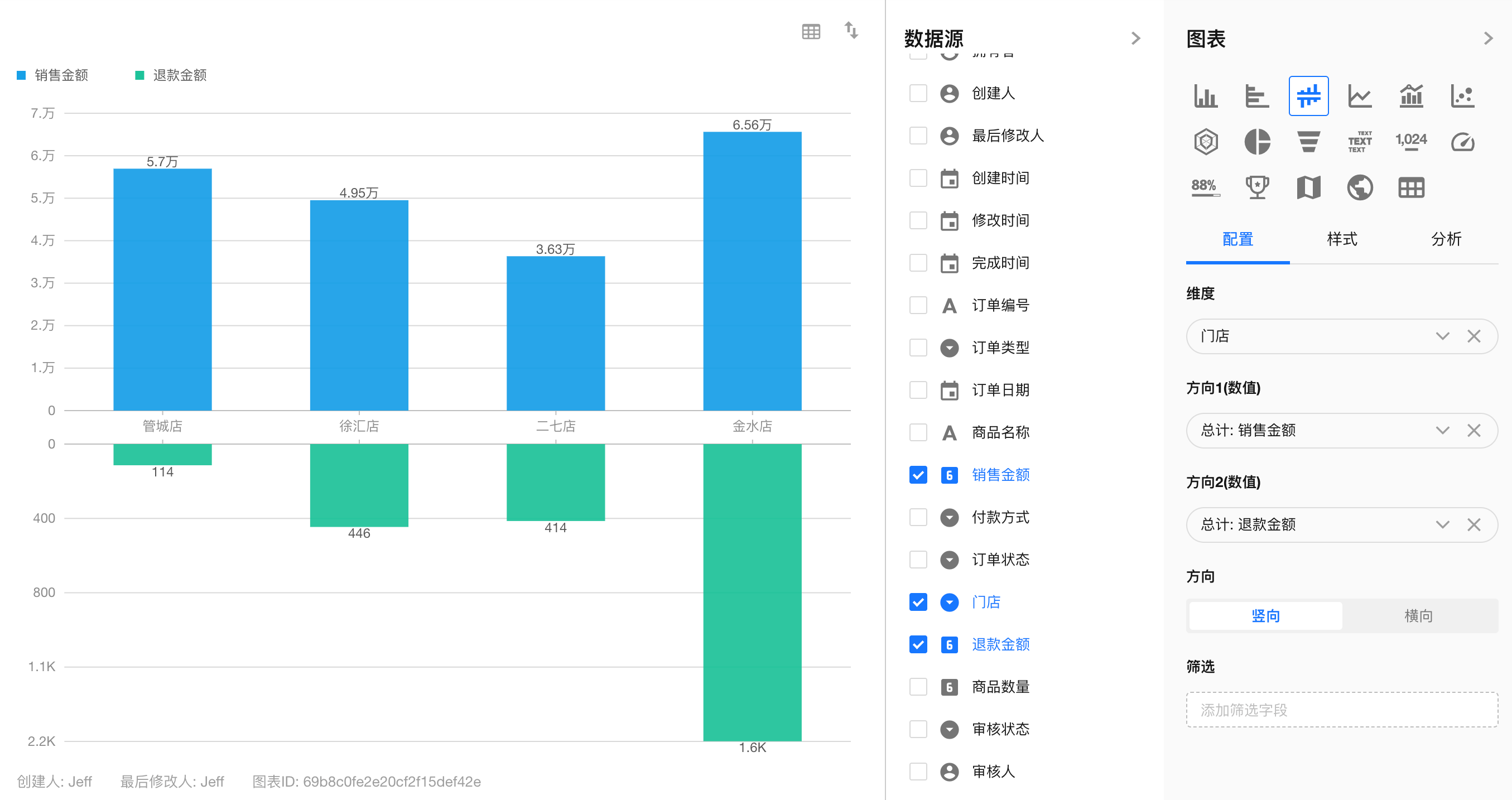

   • 竖向：指标在中轴线上方和下方对比。

   • 横向（推荐）：指标在中轴线左侧和右侧对比，更适合查看门店排名。

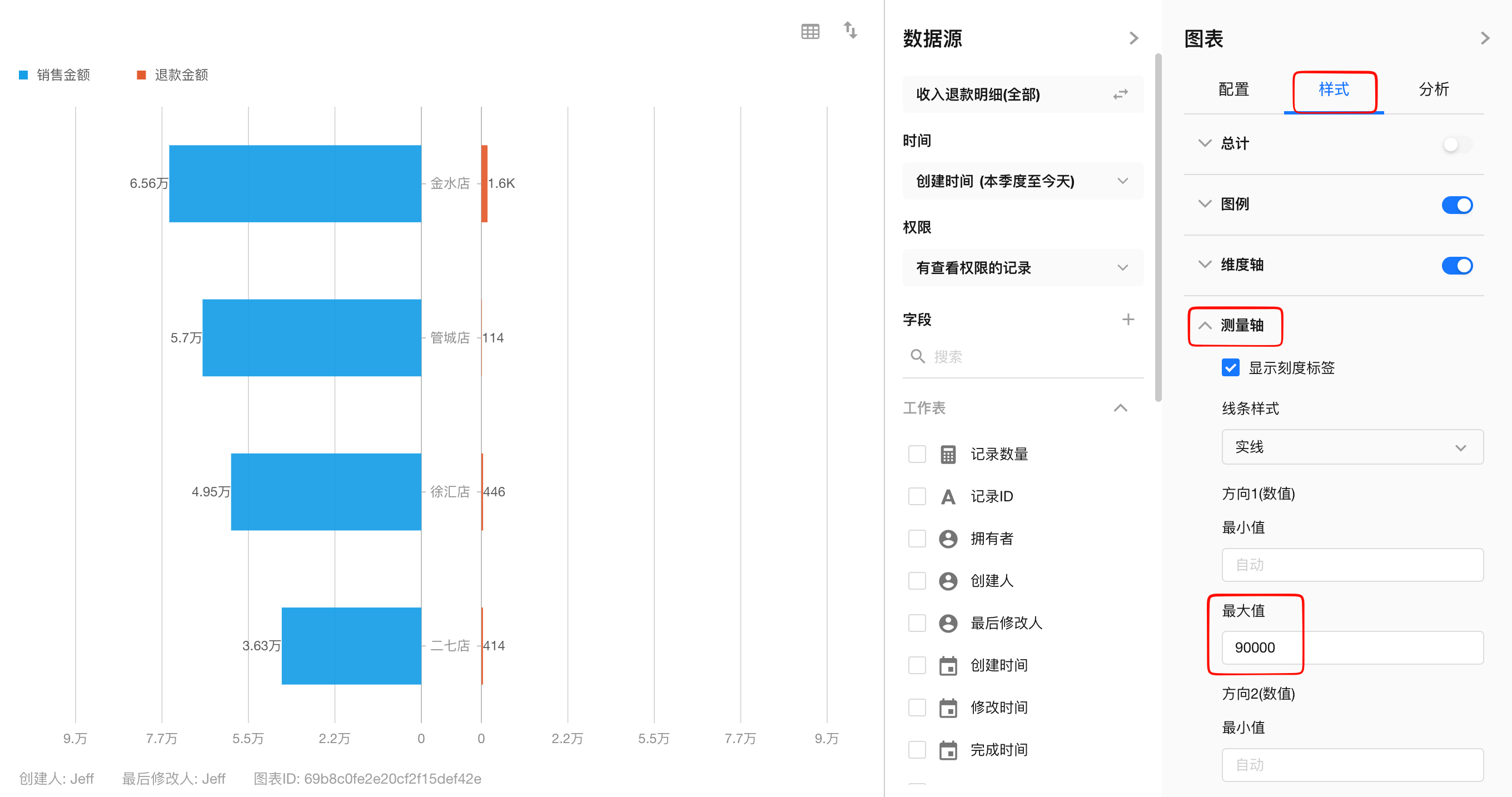

2. 自定义测量轴刻度：在【样式】-【测量轴】中，可以手动设置 [方向 1] 和 [方向 2] 的最大值。

   • 技巧：将两侧最大值设为一致，可以更真实地反映“退款”相对于“收入”的实际占比大小。

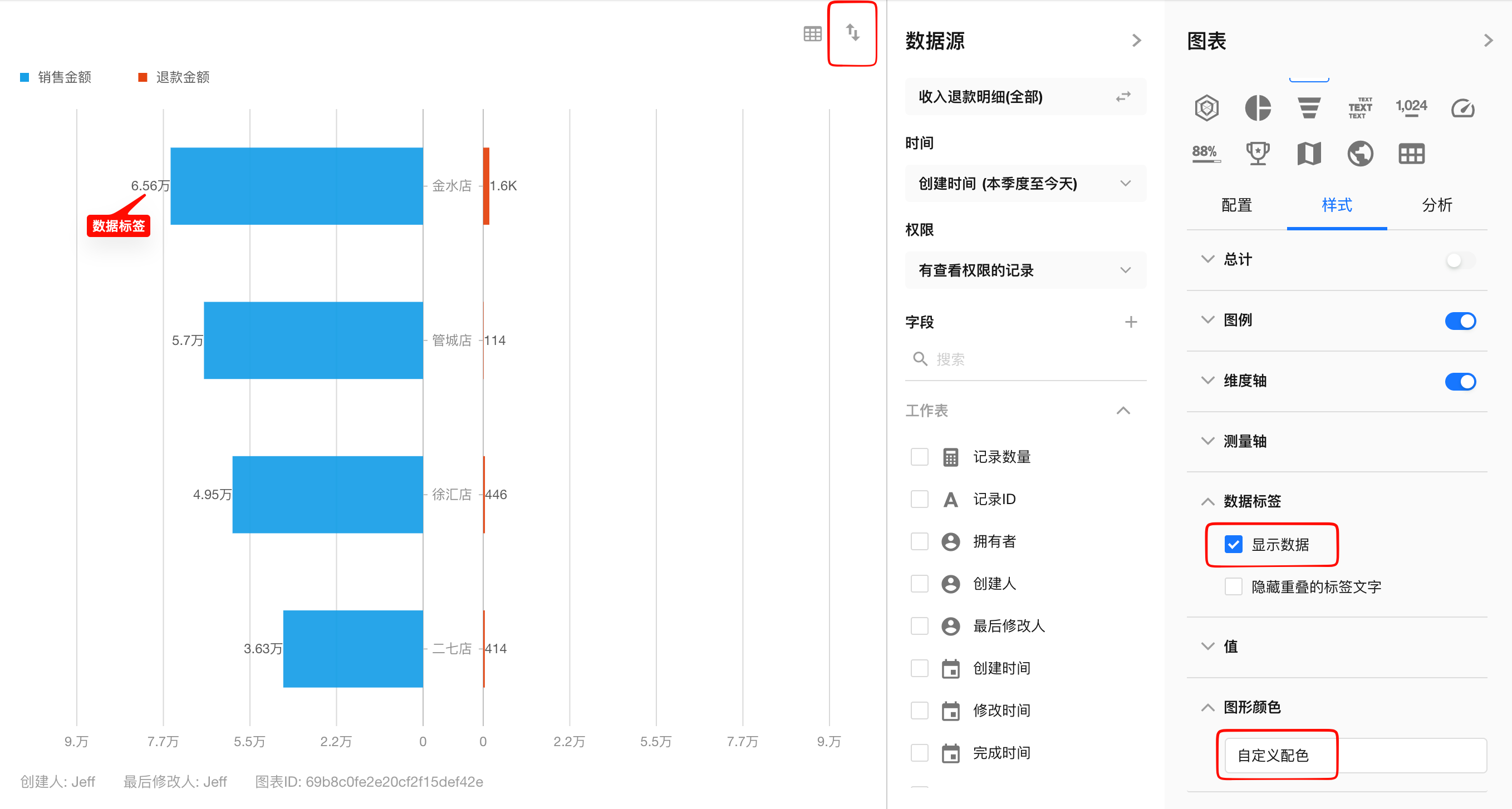

第四步：设置样式

1. 颜色区分：在样式设置中，方向1为设置 蓝色，为方向2设置 红色。

2. 数据标签：开启 [显示数值标签]，数值将直接在条形末端展示。

3. 排序逻辑：建议按“方向1”（营业金额）进行 [降序排列]，让业绩最好的门店排在最上方。

3. 常见问题 (FAQ)

• Q：为什么我的图表看起来像普通的并列柱图？

  • A：请确认图表类型中选择了 [对称条形图]。

• Q：如果某个门店本月没有退款，图表会断开吗？

  • A：不会。在数值设置中将 [空值显示] 设置为“显示为0”，图表将保持左右对称。

• Q：两个指标的量级差异很大怎么办？（如：订单量 vs 订单金额）

  • A：对称条形图共用一套刻度，建议对比量级相同的指标。若量级差异过大，建议改用 双轴图。
