工作流节点--循环

功能介绍​

通过循环节点可以重复执行一段流程。循环方式支持按照指定的次数循环执行，也支持在满足特定条件时循环执行，直到达到退出条件为止。

  • 满足条件时循环

    将一直循环执行一段流程，当参数达到退出条件后循环结束。

  • 循环指定次数

    给循环设定起始值、结束值和步长值,当起始值大于结束值时退出循环。

  • 多次循环流程之间是严格串行执行的

  • 每循环一次，累加一次工作流执行次数

方式一、循环指定次数​

场景实现：从题库100道题目中随机抽取10道题目生成一套试卷。

实现思路：通过获取单条数据节点实现随机抽取1道题目，复制题目并关联到试卷中，并将原题目标记为已获取，这样循环执行10次，循环结束后，解除题库中的标记。

添加循环节点​

流程中添加"循环"节点，并选择"循环指定次数"的方式

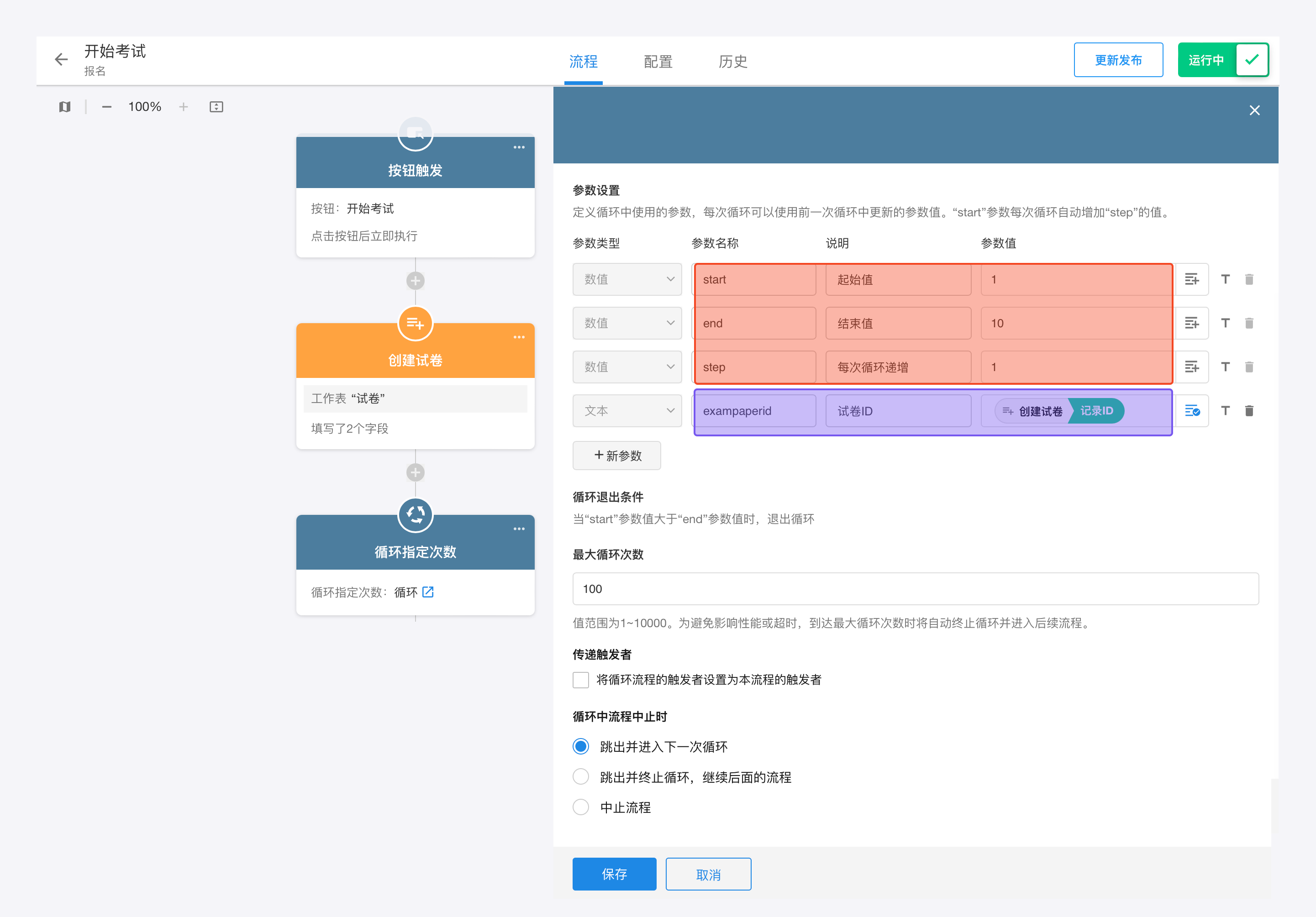

配置循环节点​

参数设置​

循环指定次数的方式，有3个系统固定参数：start、end、step。只允许配置初始值，不允许删除和修改参数名称。

  • start： 循环开始的值，
  • step： 每次循环后 start递增的步长值， 例如，start=1，step=2，在执行完第一次循环后，start=3。
  • end： 循环结束的值，当start增加到大于end时，退出循环，不在执行下次循环。

除了固定参数，还支持传入自定义参数。如本次场景中每次循环时都需要获取新建的试卷记录，那么就需要传入试卷记录ID(exampaperid)，在循环流程中通过记录ID获取到试卷记录。

添加新参数​

如需添加新的循环参数，需在循环流程的第一个节点中添加。

循环退出条件​

在"循环指定次数"方式下，只能通过比较start和end值来决定是否结束循环。

执行次数示例：

  • start=1,step=1，end=3，循环执行3次，在执行完第三次时，start变为了4，大于end值，循环结束。

  • start=1,step=2，end=3，循环执行2次，在执行完第二次时，start变为了5，大于end值，循环结束。

  • start=1,step=1，end=0，循环执行0次。

最大循环次数​

循环不可以无限执行，循环节点最大支持1万次。到达最大循环次数时将自动终止循环并执行后续节点。

在执行循环流程时，即使start值小于end值，如果达到了循环最大次数，也将退出循环。

传递触发者​

勾选“将循环流程的触发者设置为本流程的触发者”后，在执行循环流程时，循环流程的触发者为本流程的触发者，若不勾选，子流程触发者是“工作流”。

循环中流程中止时​

当循环执行过程中，某次流程出现了中止，如何继续执行，有三种方式：

  • 跳出并进入下一次循环 忽略，开始下一次循环
  • 跳出并终止循环，继续后面的流程 整个循环结束，执行循环节点后面的动作。
  • 中止流程 循环节点所在的流程直接中止。

配置循环体流程​

点击循环节点中的按钮进入循环流程，配置循环流程中的动作。

循环流程的配置如下图：

将执行10次下方流程，每执行完一次后，随机获取到一个题目，start正常+1. 正常执行下次循环。当执行完第10次时，start变为11，不再继续循环。 如果题库中只有6道不够10道题目，在执行第7次时，获取不到题目，直接用中止节点中止流程，退出循环。

完成整个流程​

循环结束后，将题目中标记为已查询的题目直接清除标记。整个流程配置完成。

方式二、满足条件时循环​

满足条件时循环的方式有一个固定的系统参数：index。每次执行完后值自动加1。 退出循环的条件可以通过自定义参数来决定。

场景式示例：以分页获取外部数据为例，我们通常要分页从接口拉取数据。有一类数据接口并不返回总页数，而是在接口响应值里返回是否还有下一页的标记，此时我们可以使用“满足条件时循环”来循环获取所有分页的数据。例如“钉钉-获取用户列表”接口，就是返回一个“has_more” 参数来标记是否有下一页，并返回一个“next_cursor”游标来标记下一页的读取位置，我们可以创建一个“满足条件时循环”的节点如下：

我们为节点添加了一个“hasMore”的文本参数，一开始传入true，并设定“退出循环条件”为“hasMore等于false”时。保存后，打开自动创建的新“循环流程”，我们用一个简化的流程来说明循环的用法： 循环流程中先添加“调用已集成 API”，并把参数传给钉钉的 API

然后添加分支节点，判断 API 请求的结果，如果有数据则进行业务处理，没有数据则直接把“hasMore”更新为“false”，退出循环流程。接下来再判断是否有下一页，如果有，则把“cursor”的值更新为接口返回的“next_cursor”值，继续下一次循环；如果没有下一页，则把“hasMore”更新为“false”，退出循环。

由此可见，“满足条件时循环”的核心逻辑就是通过修改“流程参数”的值来满足循环中设置好的退出条件从而终止循环，否则将一直循环下去，直到达到设置的“最大循环次数”。

更新和使用循环中的流程参数​

更新循环流程的参数值

循环流程中的自定义参数可以在流程中通过“更新流程参数” 节点修改，系统参数（index、start、end、step）不可以通过“更新流程参数”修改。

使用循环流程的参数值

循环流程执行完毕后，后续节点可以使用参数的最终值。

复用循环流程​

如果需要的循环流程已经配置好，可以直接复用。在循环节点中选择"使用已有循环流程" - “选择所在应用”-“选择流程” 。
